Montageanleitung - Vpin Kabinet (Premium, Bausatz)
Diese Anleitung führt Sie Schritt für Schritt durch den Aufbau Ihres neuen VPin-Bausatzes (Premium-Version). Hinweis: Die meisten Abbildungen in der Anleitung zeigen den Schrank in der Ausführung Widebody. Unterscheiden sich einzelne Montageschritte für die Ausführung Ultra-Widebody, werden diese Schritte separat dargestellt.
Die Anleitung ist in folgende Kapitel unterteilt:
1. Auspacken der Versandkiste
2. Zusammenbau des Hauptgehäuses des VPins
3. Zusammenbau des Backbox
4a. Zusammenbau der Playfield-Monitorhalterung (Widebody)
4b. Zusammenbau der Playfield-Monitorhalterung (Ultra-widebody)
5. Playfield-Monitorhalterung – Einstellung in die parallel zur Glasscheibe verlaufende Position
6. Playfield-Monitorhalterung – Einstellung in die „klassisch“ abgesenkte Position
7. Anbringen der Decals am Vpin-Gehäuse
8. Installation der optionalen TUKKARI-Siderails
9. Beschaffung weiterer Teile für das Vpin-Gehäuse
Wichtig: Nur das Hauptgehäuse des VPins ist zum Verkleben vorgesehen – die Backbox sollte nicht verklebt werden. Wir empfehlen dringend, das Hauptgehäuse zunächst ohne Klebstoff (Trockenpassung) zusammenzubauen, um sich mit dem Aufbau und dem Prozess vertraut zu machen. Sobald Sie sich sicher fühlen, können Sie mit dem Verkleben beginnen.
1. Auspacken der Versandkiste
2. Zusammenbau des Hauptgehäuses des VPins (Machen Sie eine Trockenpassung aller Teile, bevor Sie kleben!)

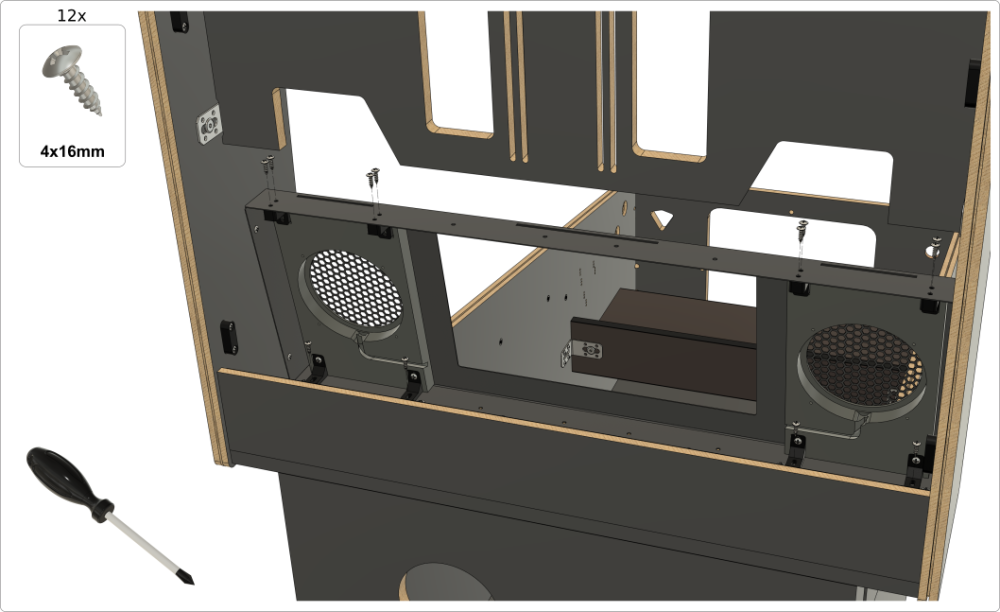

3. Zusammenbau des Backbox
4a. Zusammenbau der Playfield-Monitorhalterung (Widebody)
4b. Zusammenbau der Playfield-Monitorhalterung (Ultra-widebody)
5. Playfield-Monitorhalterung – Einstellung in die parallel zur Glasscheibe verlaufende Position
(Überspringen Sie dieses Kapitel, wenn Sie den Halter in der „klassisch“ abgesenkten Position montieren möchten.)
6. Playfield-Monitorhalterung – Einstellung in die „klassisch“ abgesenkte Position
7. Anbringen der Decals am Vpin-Gehäuse
Besuchen Sie unsere Seite: Decal-Druckservice für virtuelle Flipper, um detaillierte Informationen zur Anwendung Ihrer decals zu erhalten.
8. Installation der optionalen TUKKARI-Siderails
Wenn Sie die optionalen TUKKARI-Siderails für Ihr VPin-Gehäuse gekauft haben, folgen Sie den Installationsschritten unten.
Bevor Sie die TUKKARI-Siderails installieren, wird dringend empfohlen, zuerst die Kunststoffkanäle für das playfield sowie den hinteren Glaskanal zu montieren. Es wird außerdem empfohlen, zuerst die Flipper- und Magna-Save-Buttons zu installieren, damit Sie die runden Ausschnitte für die Buttons auf den Siderails korrekt zentrieren können, bevor Sie diese mit Schrauben befestigen. Diese Teile sind nicht in Ihrem Kit enthalten und können bei den meisten Flipper-Teilehändlern erworben werden. Nachfolgend finden Sie Beispiel-Links zu diesen Artikeln vom deutschen Shop pu-parts.com.
Kunststoffkanäle für die playfield-Glasplatte (2 Stück): https://pu-parts.com/stern-extrusion-playfield-glass-side-channel-545-5017-00
Kunststoffkanal für die Rückseite des Widebody-Glases (1 Stück): https://pu-parts.com/williams-bally-rear-black-plastic-playfield-glass-widebody-trim-03-8091-2
Flipper-/Magna-Save-Buttons (4 Stück) - beliebige Farbe: https://pu-parts.com/cabinet-flipper-button-transparent-1-1-8-shaft-clear
Mutter für Flipper-Button (4 Stück): https://pu-parts.com/nut-for-flipper-button
9. Beschaffung weiterer Teile für das Vpin-Gehäuse
Das Tukkari VPin Gehäuse ist mit den meisten handelsüblichen Flipper-Gehäuseteilen kompatibel. In diesem herunterladbaren PDF-Dokument finden Sie eine Liste der am häufigsten verwendeten Gehäusekomponenten für unser Widebody-Gehäuse, einschließlich Links zu den Bezugsquellen.
Das Dokument enthält viele sehr nützliche Informationen, daher empfehlen wir Ihnen dringend, es herunterzuladen und anzusehen.
